電磁加熱控制器怎么安裝？

1、改造前先取下原設備上面的電熱圈。

2、清潔料筒并測量料筒各種參數。將料筒清潔干凈并用工具測量料筒各種尺寸（管徑、長度、加熱區數、每區加熱長度、原功率大小，以便確定用哪種控制板）。

3、在料筒上包層隔熱保溫材料，按照步驟2將料筒清潔干凈后，在料筒上包上層隔熱保溫材料（石棉或者玻璃纖維均可），可以先做區，區做好后，再做其它區，熟練且經驗豐富者可幾個加熱區起做 。

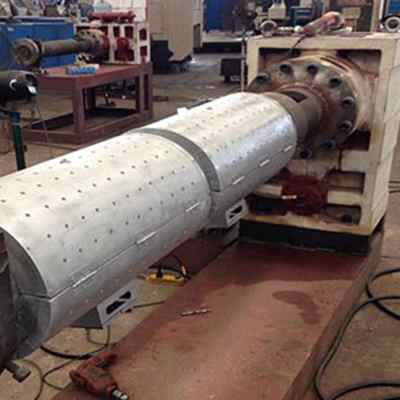

4、用高溫布將保溫材料包好，保溫材料的厚度根據使用的不同的電磁加熱控制器的要求來配，保溫材料包好后，再用高溫布（纖維布）或者電木板（環氧樹脂板）將保溫材料包緊起來，該步驟主要是確保料筒各處的保溫材料厚度致，以保證電磁加熱的磁場均。

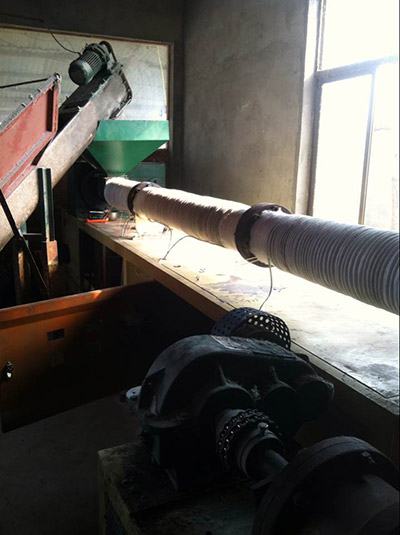

5、纏繞高溫電纜，高溫電纜的規格與長度請根據各種不同型號電磁加熱控制器的要求選配，該步驟非常關鍵。

6、將線圈與電磁加熱控制器連接。則將繞好的線圈與電磁加熱控制器連接好，并給電磁加熱控制器接上電源，即可對設備進行調試，需注意的是調試過程中要特別注意測量電磁加熱控制器的輸入電流與頻率。為保證設備的使用壽命建議電流調到額定工作電流的80%左右，如我司2.5KW的電磁加熱控制板，額定工作電流是12A，則建議調到10A左右即可，或電流偏小則可減少線圈，反之則需再增加些線圈。

風冷電磁加熱器之所以稱為風冷，是由于它降溫的辦法是用電扇吹風降溫的方法。通常廠家的電磁加熱器里邊裝有個電扇，當接上電源作業后，電扇就會開端滾動，進行吹風降溫，就和咱們電腦主機里邊的電扇作業原理是相同的。風冷的優勢：裝置便利，不需要再接入管道，也不需要對水質有所請求，不受氣候環境影響， 北方、南邊當?shù)厥袌鼍蛇\用。

電磁加熱應用域：工業電磁節能改造廣泛應用于適用于塑機械加熱、木材、建筑、食品、醫療、化工等節能改造，如塑料注塑機，擠出機，吹膜機，拉絲機，塑料薄膜，管材，線材等機器、食品加工、紡織、印染、冶金、輕工、機械、表面熱處理及焊接，鍋爐，開水爐等行業，可以替代電阻加熱，以及燃料明火傳統能源。

1、紡織印染：原料采用電磁加熱可以提高能源利用效率，提高加熱速度，提高溫度控制精度；

2、輕工行業：罐頭以及其它塑料包裝的封口等等。

3、鍋爐行業：電磁鍋爐利用其加熱速度快的特點，可拋棄傳統鍋爐整體加熱的方式，只在鍋爐的出水端進行加熱，使水流在流動中完成加熱，加熱速度快，節省空間。

4、機械行業：高頻電磁加熱可以應用于與金屬表明熱處理，其效果比傳統處理方式有顯著提高，其他如各種機械零件的淬火，以及淬火后的回火、退火和正火等熱處理的加熱，壓力加工前的透熱。電磁加熱技術的應用，不僅有利于產品品質、生產效率的提升和節能降耗降低成本，也提升了設備制造企業的技術水平，在傳統行業中越來越廣泛地被接受和使用。

電磁加熱的優勢：不直接接觸產品，不會和金屬發生反應（如銅、鋁、鎳、不銹鋼等），也不會發出任何氣體，環保無毒，且設計了過流、短路、缺相、過壓、欠壓、過熱、線圈開路、抗干擾、防雷擊等多項自動保護功能，不會發生短路。電磁加熱裝置很好地結合了加熱設備應用環境和工作需要進行開發，對食品機械無需太多改動，便能輕松達到節能30-50%的效果，并能節省預熱時間，預熱時間通?？s減到1/3左右。具備節能降耗，精確控溫，可靠安全等三大特點。電磁加熱的原理是通過電子線路板組成部分產生交變磁場、當用含鐵質容器放置上面時，容器表面具即切割交變磁力線而在容器底部金屬部分產生交變的電流（即渦流），渦流使容器底部的鐵原子高速無規則運動，原子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果。

電磁加熱節電分析：電磁加熱器在塑料機械上節能30%-70%是怎么來的？

1、相比電阻加熱，電磁加熱器多了層保溫層，熱能利用率增加。

2、相比電阻加熱，電磁加熱器直接作用于料管加熱，減少了熱傳遞熱能損耗。

3、相比電阻加熱，電磁加熱器的加熱速度要快四分之以上，減少了加熱時間。

4、相比電阻加熱，電磁加熱器的加熱速度快，生產效率就提高了，讓電機處在飽和狀態，使其減少了，高功率低需求造成的電能損耗。

電磁感應加熱器控制溫度場的分布的原理及方法如下：

1、原理：導體處于交變電流中時，交變電流使導體周圍產生交變磁場，從而引起集膚效應使導體在短時間內迅速被加熱，交變電流的頻率越高，集膚效應越嚴重。

2、電流透入深度對感應加熱的影響：把金屬圓柱體放在通有交流電的線圈中，盡管金屬圓柱不與線圈接觸，線圈本身的溫度也很低，但是圓柱表面卻會被加熱到發紅，甚至熔化，這是由于電磁感應作用，在金屬柱中感生與線圈電流方向相反的渦流,在渦流的焦耳熱作用下，金屬自身發熱升溫所引起的。金屬圓柱中的感生電流的分布在表面強，在徑向從外到里按指數函數方式減小。這種電流不均勻分布的現象，隨電流頻率升高而趨顯著。

電磁加熱控制器的兩種啟動方式：般電磁加熱器可以有兩種啟動方式，

種是軟啟動方式，另種是硬啟動方法。軟啟動方法是用信號線端接入+號，另端接入號，當接通后功率則輸出，電磁加熱器就正常工作加熱。當斷開信號線后則功率就不輸出，電磁加熱器就停止加熱。這種叫做軟啟動方式，使用軟啟動方式控制電磁加熱器的優勢是控制電磁加熱器方便，可以自由接入或斷開來控制電磁加熱器工作或停止。軟啟動的另外頭接的是溫控器或繼電器，使用溫控器可以利于控制電磁加熱器加熱的溫度，和調節溫度的大小。當個溫區只有組電磁加熱器的時候，軟啟動方法只要要信號線接通+號和號就可以了，當個溫區有兩個電磁加熱器的時候，就要把這兩個控制主板的+號信號線并聯，軟啟動信號線號并聯，當控制+接通的時候功率就輸出，電磁加熱器就會正常加熱工作，當斷開十接通，電磁加熱控制器就停止加熱。

另種啟動方式就是硬啟動方式，就是將+號信線固定。但這種方式不能靈活控制電磁加熱器。相對比于硬啟動方式來說，軟啟動方式更具有優勢，軟啟動電磁加熱器因使用方便，利于控制，所以大多數都是使用軟啟動來控制電磁加熱器的。

電磁式加熱方式與電阻絲加熱方式對比：

1、節能效果好：相比原電阻絲加熱圈節電效果都在30%以上，相對不同的原料、生產不同的產品，節電效果有所變化。但在已使用的產品中節電效率大可達75%。

2、環保效果好：可顯著降低環境溫度。

3、使用壽命長：加熱圈連續運行溫度只有100℃左右，不存在加熱圈更換問題。相對于電阻絲加熱減少了二次投入。

4、可提高產品產量：由于該產品的發熱效率高，能顯著減少升溫時間，提高產品產量。

5、性能安全可靠：品質優良、高度自動化、無須人工調節。
